Замена матрицы ноутбука в Москве

Здравствуйте! Вы наверняка здесь из-за поломки матрицы в ноутбуке. Не имеет значения, выскользнул ли он из ваших рук, испытал ли сильный удар, повредился ли от попадания постороннего предмета между дисплеем и клавиатурой. Вы могли опрокинуть на него стакан с чаем, чашку кофе, бокал вина или рюмку чего-то более крепкого. Возможно, экран ноутбука без видимых причин прекратил функционировать или изображение стало существенно искажаться. Всё перечисленное связано с поломкой матрицы, которой нужно сделать ремонт или замену. Эти и другие компьютерные услуги мы предоставим вам по первому требованию, чтобы непременно помочь вам делами и добрыми советами.

Что мы можем вам предложить

Стоимость замена матриц

Цена работы может быть повышена специалистом при высокой сложности ремонтируемого устройства (например, в случае защищённых промышленных ноутбуков, корпуса которых приходится разбирать долго).

Итоговая стоимость

Величина итоговой стоимости процедуры по замене матрицы определяется сложностью действий при разборке ноутбука и временем, потраченным специалистом на оказание данной услуги. Если вы имеете матрицу и необходима лишь её установка по приезде мастера, стоимость будет минимальной. Но если вы не знаете названия марки ноутбука или модели матрицы, то в первый приезд специалисту требуется определить технические характеристики подлежащих замене деталей, для чего может понадобиться вскрытие ноутбука. После этого придётся забирать нужную матрицу со склада, чтобы потом снова приехать по вашему адресу для установки. При этом стоимость услуг существенно повышается по сравнению с первоначально заявленной.

Продолжительность работ по замене

Мастер приезжает по указанному адресу в среднем через 2 или 3 часа после того, как позвонил клиент. Простая матрица для простой модели ноутбука обычно заменяется в течение 20–40 минут. Если же речь идёт о ноутбуке со сложным устройством, то матрица может быть заменена лишь после полного разбора корпуса. При этом процедура занимает до нескольких часов.

Сколько ждать поставки матрицы?

Если искомой матрицы нет ни на одном из складов, принадлежащих нам или нашим поставщикам, то дело в редком ноутбуке, детали для которого мы никогда ещё не заказывали. Если вы не найдёте нужную матрицу, вы можете заказать её нам. Мы отыщем необходимую вам модель, даже если она существует исключительно за рубежом или является устаревшей, которую продают лишь частники. Доставка матрицы из-за рубежа займёт 10–30 дней, покупка у частного лица – 1–10 дней.

Гарантии

Наша компания не занимается производством матриц. Поэтому гарантии предоставляются нами на те сроки, которые дают поставщики или производители. Гарантийный срок определяется маркой ноутбука, моделью матрицы, а также годом выпуска. Если вы решили сэкономить путём самостоятельной покупки матрицы или приобретения у нас матрицы б/у вместо новой, то никаких гарантий мы не даём.

Сколько стоят матрицы?

Таблица указывает цену матрицы в зависимости от того, какая у неё диагональ. Если в таблице нет нужной вам диагонали – обратитесь к нам за уточнением.

Таблица отражает усреднённые значения ценового разброса для матриц с разными диагоналями.

Точная стоимость определяется после того, как станет известен серийный номер матрицы. Некоторые модели могут стоить больше или меньше, чем указывает таблица. В красного заключена приблизительная цена в долларах – на случай, если валютный курс изменится.

Для чего нужно менять матрицу?

Не вдаваясь в большое количество технических подробностей, можно выделить две причины для того, чтобы заменить матрицу:

1. матрица неисправна;
2. исправная матрица устарела и/или не отвечает изменившимся потребностям владельца ноутбука.

В первом случае нет вопросов. Если матрица настолько испорчена, что не подлежит ремонту, или ремонт слишком сложный и дорогой – лучше заменить её новой.

• Второй случай предполагает множество вариантов:
• замену глянцевой матрицы матовой или наоборот;
• увеличение разрешения (замену HD на Full HD);
• улучшение качества изображений (цветопередачи, насыщенности, угла обзора и т. п.);
• уменьшение времени на отклик;
• смену подсветки с ламповой на диодную;
• установку сенсорной матрицы;
• другие пожелания.

В любом из этих случаев мы можем оказать вам помощь. Требуется лишь наличие совместимой матрицы, не грозящей никакой, даже потенциальной проблемой для работающего ноутбука.

Причины неисправностей и поломок матрицы

Существует множество причин ухудшения работы матрицы и выхода её из строя. Некоторые будут нами рассмотрены далее с помощью конкретных примеров. Основные способы повредить матрицу следующие:

• механическое действие: удар или встряска;
• пролитие жидкости;
• скачки напряжения;
• другие сломанные или повреждённые компоненты;
• окончание эксплуатационного срока;
• наличие производственного брака;
• магнитное влияние и т. д.

Причины появления

трещин

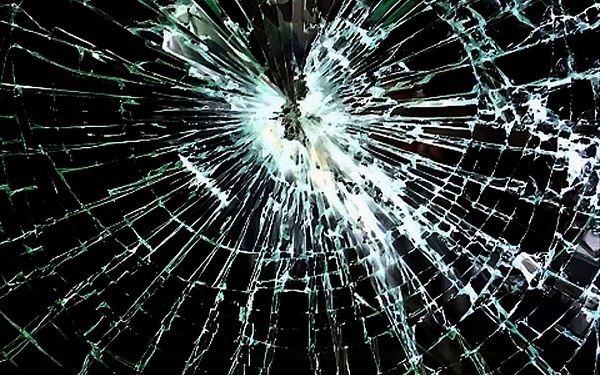

Причины появления трещин

Появление трещин, как правило, происходит по вине форс-мажорных обстоятельств: падения, сильного хлопка крышкой, закрытия при наличии под крышкой постороннего предмета, удара, сильного надавливания и т. д. Помимо трещин, такое воздействие чревато сколами, пятнами, разводами, потёкшими кристаллами и другими повреждениями, в том числе затрагивающими внутренние части ноута. К примеру, сильный удар может вызвать поломку жёсткого диска. В данной ситуации поможет только замена детали, где появилась трещина. Возможно, придётся ремонтировать и другие повреждённые компоненты.

Лопнувшее

стекло

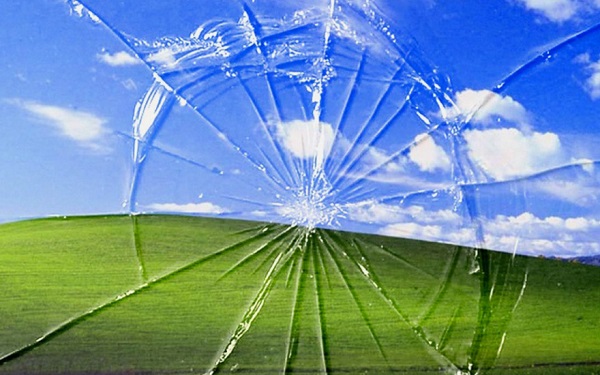

Лопнувшее стекло

Некоторые модели ноутов снабжены защитным стеклом, прикрывающим матрицу. Как и любая деталь ноутбука, оно может быть повреждено грубым физическим воздействием. В этом случае стекло часто лопается. Если при этом не происходит повреждения матрицы, достаточно просто заменить лопнувшее стекло новым. Однако необходимо учесть, что менять стекло может быть даже более сложно, чем менять матрицу. Для этого потребуются разогрев приклеенных участков, аккуратное снятие стекла, соскребание старой мастики и нанесение новой, к которой стекло прижимают до тех пор, пока не произойдёт полная полимеризация, для надёжного закрепления.

Причины сколов и

царапин

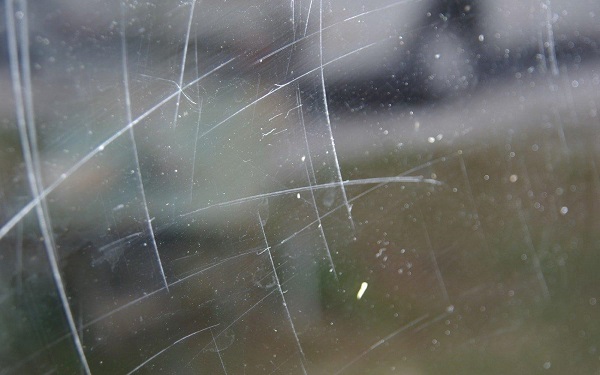

Причины сколов и царапин

Появление сколов и царапин вызвано тем или иным физическим воздействием. Часто виной тому оказываются дети. От них можно ждать всего – от рисования на поверхности экрана до попытки расколоть ноутбуком орех. В теории трещину на защитном стекле можно ликвидировать с помощью полировки, но мы этим не занимаемся. Желающие могут приобрести несколько полировочных паст с разной зернистостью и попытаться сделать полировку самостоятельно. Мы же рекомендуем в этом случае заменить деталь со сколом или царапиной.

Артефакты и их

устранения

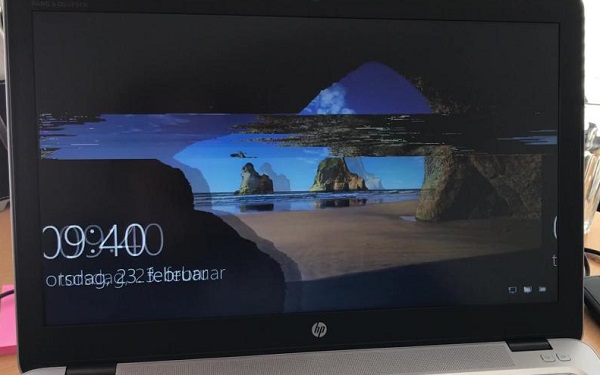

Причины артефактов и способы их устранения

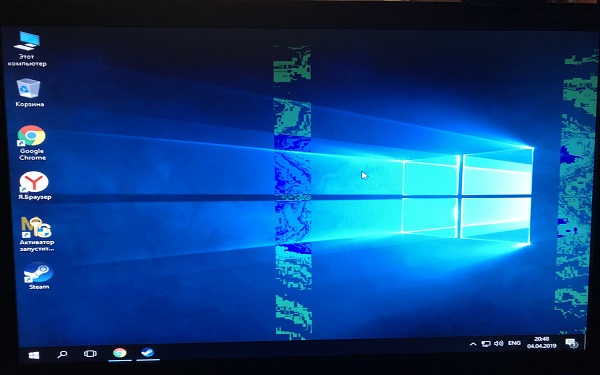

Артефактом называют искажение картинки. Она может искажаться как частично, так и полностью. Бывают случаи, когда артефактов столько, что это ведёт к отсутствию изображения на экране. Артефакты могут быть как программными, так и аппаратными. Причиной программных артефактов являются некорректные настройки программного обеспечения, включая DirectX, драйверы и т. д. Такие артефакты легко устраняются – в отличие от аппаратных, число которых неизбежно растёт, если не принимать меры. Аппаратные артефакты появляются в результате перегрева (недостаточного охлаждения), отвала видеочипа, повреждения моста, нарушения энергопитания и т. п. В такой ситуации необходима диагностика, результаты которой укажут, какие комплектующие следует отремонтировать или заменить.

Удаление

пикселей

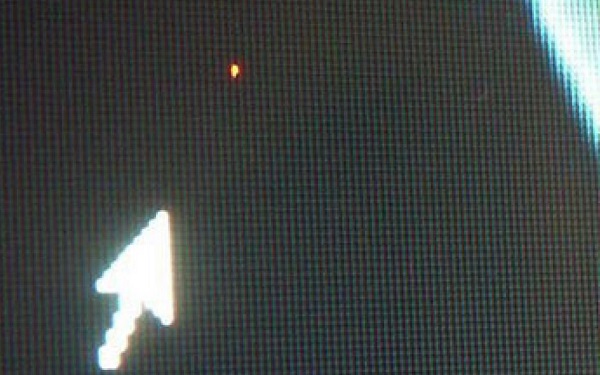

Удаление битых пикселей

Битыми (дефектными) пикселями называются последствия единичных или множественных дефектов матричных ячеек. На экранах они выглядят надоедливыми, некорректно работающими точками. Такие пиксели могут быть как неработающими ячейками, так и всё время работающими (горящими) ячейками, неверно передающими цвет. Причиной их могут стать заводской брак, деградация матрицы, электрическое и механическое воздействие. Проверка на битые пиксели осуществляется визуально. Особенно они заметны при полной заливке экрана несколькими цветами. Обычно для этого используются зелёный, синий, красный, чёрный и белый. Их демонстрирует соответствующее программное обеспечение, тестирующее монитор. Мы устраняем проблему битых пикселей с использованием ручного и программного «массажа». Если это не помогает – либо заменяем по желанию клиента матрицу, либо тестируем и исправляем видеочип.

Устранение

засветов

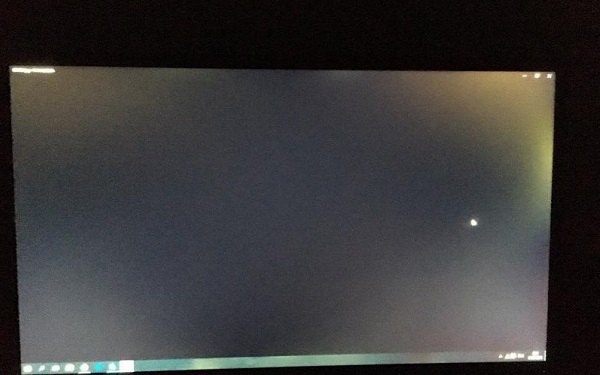

Причины и устранение засветов

Появление засветов происходит довольно часто. При наличии тёмного фона их распределение либо равномерное у краёв, либо хаотичное, в виде заметных пятен по всей площади экрана. По утверждению производителей и некоторых пользователей, это является нормой, но мы так не считаем. Причиной засветов может быть некорректно прилегающая матричная подсветка или подложка матрицы, а также выцветание. В одном месте подсветка или подложка сильно прижимается, в другом прилегание ослабевает, а в третьем её пережимают провода. Это и приводит к засветам. Они могут наблюдаться у совершенно нового ноутбука, а затем исчезать через какой-то период, но могут, напротив, появиться спустя некоторый срок. Для устранения засветов можно доработать начинку в верхней крышке, также помогает её разглаживание или прогревание. Иногда требуется полная замена подсветки или матрицы.

Черные

кляксы

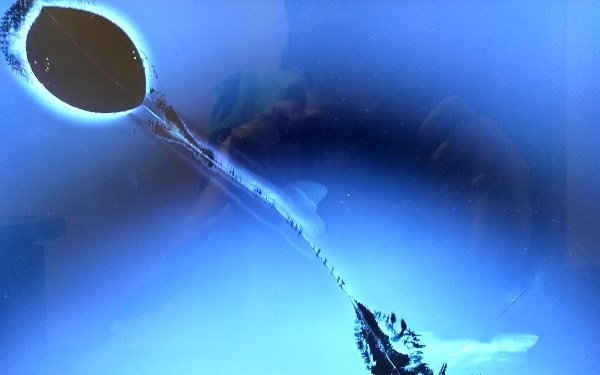

Появление чёрных пятен и клякс

Причины возникновения чёрного пятна или кляксы: удар, падение, чай, кофе, суп, алкоголь или иная жидкость, пролитая на ноутбук, нагрев на солнце, мороз и т. д. Пятна и кляксы могут внезапно возникнуть, расти, менять своё местоположение на экране или вовсе пропасть так же внезапно, как и появились. В 90 % случаев пятно или кляксу можно устранить лишь заменив матрицу. Ремонт существующей матрицы тоже возможен, но некоторые его виды, вроде полной чистки, мы не осуществляем. Такая починка займёт много средств и времени и не обязательно будет успешной. Даже если останется одна пылинка, качество изображения будет по-прежнему неприемлемым.

Светлые

пятна

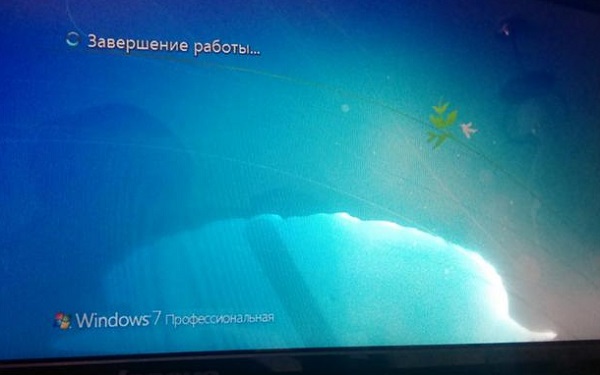

Появление светлых (сероватых) пятен

Пятна светлых тонов заметны меньше, чем тёмные. Бывает, что для их появления необходим светлый фон, однако они могут появляться и постоянно. Такие пятна могут быть как белыми (серыми), так и тускло-жёлтыми. Причиной появления желтоватых пятен, как правило, является выгорание. Причиной белых и серых пятен чаще всего является удар или сильное нажатие. Из-за того, что на ноутбук кладутся стопки бумаг, устройство подвергается избыточному давлению. Из-за этого происходит отклеивание, расслаивание и сдвижение рассеивателя отражателя, поляризационной плёнки и подложки. Такое случается и без грубых воздействий, просто в результате длительной эксплуатации – происходит нагрев ноута, деформация пластика, сдвижение элементов матрицы в небольшом пространстве корпуса. Сдвиг на 1–2 мм является достаточным условием для возникновения пятен. В такой ситуации осуществляется замена матрицы или, если возможно, изменение положения слоёв.

Пятна на

матрице

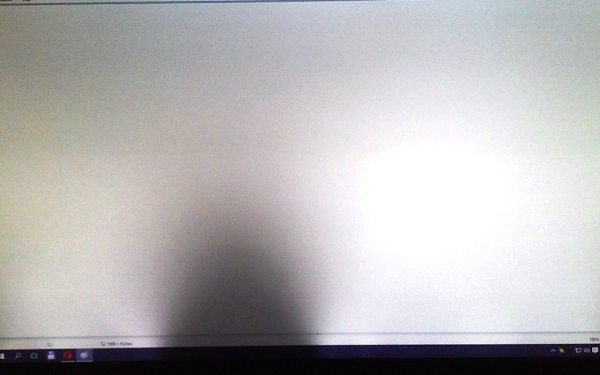

Появление больших пятен, светлых и тёмных

В появлении широких, хорошо видимых светлых и тёмных пятен на какой-либо стороне экрана обычно виноваты неполадки с лампами подсветки. Некоторые из них могут отключаться полностью или функционировать с перебоями, из-за чего экран подсвечивается неравномерно. Если проблема именно в подсветке, можно легко заменить её на новую или просто исправную. Но изредка большие пятна могут быть вызваны неисправностью инверторов, шлейфов, материнской платы или питания. Ещё один редкий случай – неравномерная подсветка вследствие изменённой геометрии крышки ноута и вызванного этим смещения деталей. В такой ситуации можно обойтись мелким ремонтом или заменить крышку.

Отсутствие

картинки

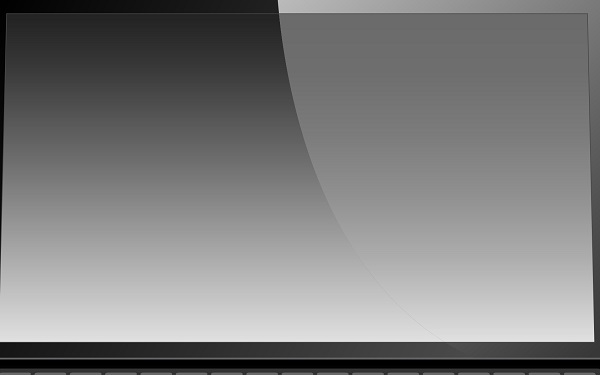

Отсутствие картинки на сплошном белом (светлом) экране

Появление белого экрана возможно со включением ноута, а также во время запуска операционной системы или какой-либо её программы. При белом экране во время работы определённого программного обеспечения можно говорить о программной неисправности, легко поддающейся коррекции. Но это – достаточно редкое явление. Обычно в белом экране виновато неисправное «железо». Это может быть поломка матрицы, предохранителя, шлейфа, северного моста и видеокарты, а также отсутствие питания или перебои с ним. Изредка можно исправить положение, многократно включая и отключая ноутбук. Но это является временной мерой, сравнимой с отключением аккумулятора, а также открыванием и закрыванием крышки при поломке шлейфа. 90 % появлений белого экрана связаны с поломками комплектующих вследствие грубого физического воздействия, коротких замыканий, коррозии и окисления в результате воздействия жидкой среды, а также перегревания. Во всех этих случаях не обойтись без углублённой диагностики.

Не видно части

экрана

Уменьшение картинки или сдвиг её в сторону

При уменьшении и/или сдвиге в сторону изображения не видно части экрана. Это может происходить до загрузки ОС, в самой ОС или в одной из её программ. Существуют разные пути устранения этой неполадки:

• Проверка и изменение настроек, регулирующих экранное разрешение (выставляется оптимум).
• Смена настроек экранной частоты в меню настроек видеоадаптера.
• Обновление самых поздних версий драйверов с сайта разработчиков ноута.
• Отключение файла, отвечающего за подкачку Windows.
• Сброс настроек BIOS до заводских.

Какое отношение это имеет к матрице? Самое очевидное! Матрица имеет чип флеш-памяти, на котором хранится информация, сообщающая её параметры (марку, модель, производителя, величину разрешения и т. д.). Изредка может произойти частичное повреждение информации, содержащейся на этом чипе. Тогда применим один из двух вариантов:

• Попробуйте отыскать прошивку вашей матрицы для зашивания её в чип.
• Если прошивка не найдена, остаётся лишь заменить матрицу на новую.

Красное-розовое

свечение

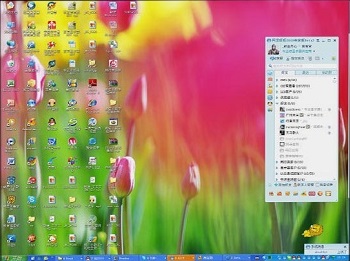

Красное или розовое свечение

Если изображение на экране вашего ноутбука полностью или частично имеет красновато-розовые оттенки или полутона – это с вероятностью 95 % связано с неисправностями в «железе». Как правило, это бывает вызвано скачком сетевого напряжения, замыканием рамки или одной из ламп, подключением к какому-либо из внешних мониторов (например, к телевизионному), производственным браком, а также матрицей, контроллером, шиной, шлейфом, прошивкой, видеочипом. лампой подсветки либо ещё каким-либо ответственным за изображение компонентом. вышедшим из строя.

Единственными методами диагностики, доступными пользователю, не разбирающемуся в компьютерной технике на профессиональном уровне, являются открытие / закрытие крышки ноута и телевизионное подключение. Если движение крышки меняет оттенки картинки – неисправен шлейф. Если при подключении к телевизору при помощи кабеля изображение нормальное – дело явно не в видеокарте. Ещё одной причиной красно-розовой картинки может быть изменение цветового профиля в настройке операционной системы или видеокарты. Найдите в системе настройки или ПО, регулирующие экранные параметры: это может помочь.

Эффект

мерцания

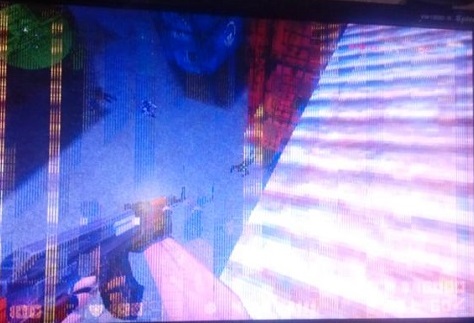

Эффект мерцания и как с ним бороться

Мерцание и мигание (исчезновение и появление) изображения – две абсолютно разные проблемы. Мерцанием называют вид колебаний, выраженный в лёгком, сильно заметном или почти незаметном колыхании картинки с образованием переливов. Это можно сравнить с солнечным светом, проникающим сквозь листву на дереве: интенсивность проникающего света каждый раз существенно различается. Чтобы представить это, можно также вспомнить работу старых телевизоров и кинопроекторов или разобраться в таком понятии, как частота экранного обновления.

Изредка эффект мерцания появляется в результате некорректных настроек ПО (драйверов, настроек графического адаптера и т. п.). В этой ситуации может помочь обновление / удаление драйверов и смена частоты экранного обновления. Подавляющее большинство неполадок, заставляющих экран мерцать, связано с проблемами лампы в подсветке или её питанием (инвертором), а также с перегибами в шлейфе и нестабильным функционированием / поломкой, которые демонстрируют видеокарта или мост. Поломки могут возникнуть от перегрева. скачков напряжения, а также КЗ. Работа за таким ноутбуком возможна, но нагрузка на зрение возрастает, а его следует беречь, чтобы избежать переутомления и болезней глаз. В 5 % случаев ситуацию исправляет полная разрядка ноута, при которой отключается аккумулятор.

Причины

мигания

Причины мигания

Миганием называют эффект быстрого появления и исчезновения изображения, примерно равный по скорости морганию глаза. Возможно как эпизодическое, так и постоянное мигание. Эффект может наблюдаться при работе какой-либо конкретной программы. Причин мигания столько, что трудно рассказать про все подробно. По объёму такой рассказ мог бы сравниться с научной работой. Поэтому ограничимся кратким перечнем неполадок, вызывающих мигание экрана:

• Распространённой причиной мигания являются сбои из-за пережатого или перетёртого шлейфа. Чтобы устранить это, иногда достаточно просто подвигать крышкой. Но бывает, что мигание по причине зажимания шлейфа усиливается.
• Ещё одна частая причина – отход контактов. Это бывает, когда при транспортировке отходит какой-либо разъём.
• При перегреве происходит искривление корпуса и, как следствие, воздействие одних деталей на другие.
• Возможна выдача некорректного напряжения инвертором.
• Работа цепей питания может быть некорректной. Это нельзя исправить без профессионального ремонта.
• Возможны сбои подсветки дисплея.
• Иногда происходит перегрев видеочипа или его расслоение из-за недостатка питания.
• Поломка северного моста в комментариях не нуждается.
• Изредка мигание экрана наблюдается вследствие сбоя оперативной памяти.
• Одной из причин может быть неисправность драйвера Wi-Fi. В этом случае поможет его отключение, обновление или удаление.
• Частая причина мигания – видеодрайверы с их настройками. Здесь помогут удаление или восстановление исходного драйвера, его последнее обновление или же подбор других, совместимых драйверов.
• Влияние флешки, жёсткого диска, принтера, подключённого с помощью кабеля телевизора и прочих внешних устройств тоже может вызвать мигание. Проверка работы ноутбука без подключения таких устройств покажет, в них ли причина данной неисправности.
• Недавно установленные или обновлённые программы могут быть несовместимы с оперативной системой. В Windows может моргать и диспетчер задач. Если моргания диспетчера не происходит, то, следовательно, негативный эффект вызывают программы.
• Windows от Microsoft, с их довольно большим числом «кривых» обновлений, вполне могут вызвать мигание. Если такое случится, поможет только откат операционной системы к предшествующей версии.
• В ChromeOS и Windows мигание может возникнуть из-за того, что энергосбережение и энергопотребление настроены некорректно. Чтобы устранить это, поэкспериментируйте в области настроек.
• Мигание экрана ноутбука нередко вызывается вирусами и вредоносным программным обеспечением. К примеру, это происходит, когда некоторыми программами-шпионами делается скриншот или иное не санкционированное владельцем ноута действие. Чтобы остановить мигание, необходим поиск и удаление вирусов и вредоносного ПО.

Из перечисленного выше следует, что монитор способен мигать по множеству причин. А ведь далеко не все из них здесь названы! Существует столько виновных в мигании неполадок, что конкретная диагностика и последующее корректное восстановление доступны исключительно специалистам.

Размытое

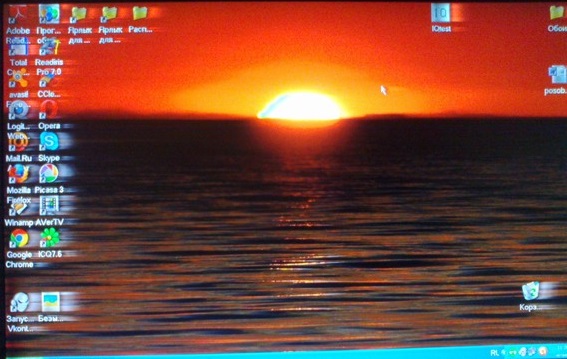

Причины размытого изображения

Размытое изображение называют по-разному: нечётким, мутным, смазанным и т. д. Но объяснить его появление на экране можно лишь двумя причинами – программной и аппаратной. Устранить программные неполадки можно простым способом, открыв любую настройку экрана (включая масштабирование, частоту монитора, разрешение и т. д.). Если проблема в настройках, то их последовательное изменение рано или поздно восстановит чёткую картинку. Если изменением настроек восстановить изображение не удаётся – дело, скорее всего, в дефектах матрицы или влияющих на неё комплектующих: питания, прошивки, соединительного шлейфа, дешифратора, видеочипа и пр. Дать однозначный ответ о том, какими причинами вызвана нечёткость изображения, невозможно, пока специалист не провёл предварительную диагностику.

Темный яркий

изображения

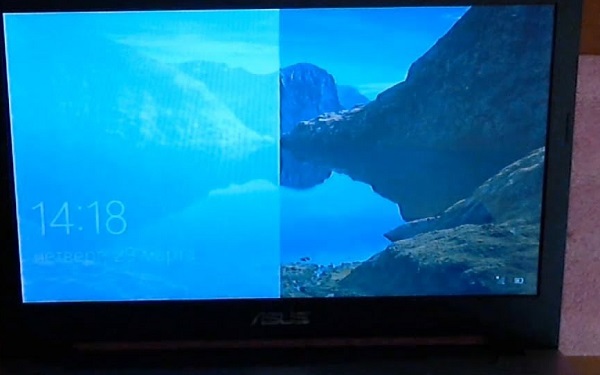

Причины чересчур яркого или слишком тёмного изображения

Если вы замечаете, что яркость экрана неприемлемо сильно изменилась в сторону увеличения или, наоборот, снижения, воспользуйтесь клавишей Fn в сочетании с одной из клавиш в верхнем ряду. В зависимости от модели ноутбука возможны и другие комбинации. Помогают также проверка и настройка параметров, будь то яркость, контрастность, гамма или цветность в видеокарте (чипе), а также настройка электрического питания в Windows. Если «игры» с параметрами не помогают, необходимо обновление видеодрайвера либо его удаление. Если «железо» не несёт в себе проблем, работа экрана после удаления драйвера будет корректной. Если же и это не помогает, то, скорее всего, дело в поломке одной из деталей – это могут быть шлейф, матрица, прошивка, инвертор, видеочип. Последний можно проверить, подключив ноут к телевизионному аппарату с помощью провода. Если картинка нормальная, то и видеочип исправен.

Появление тёмного

экрана

Появление тёмного экрана с еле заметным изображением

Речь идёт не о том, что изображение полностью отсутствует, а о том, что его плохо видно. Увидеть такую картинку можно только вблизи под определённым углом падения света. Даже настроив высокую яркость, нельзя изменить качество изображения. Главных причин, как правило, может быть две: либо гнутый и оборванный шлейф матрицы, либо сломанная подсветка. В числе других причин – поломка инвертора, матричного дешифратора, видеокарты и пр., а также замкнутые на корпусе металлические составляющие в матрице, проблемы с питанием и т. п. Если внешний монитор при подключении ноута демонстрирует нормальную картинку, то проблемы с видеокартой исключаются. Если при движении крышки или нажатии на неё внизу ненадолго появляется качественное изображение, значит кабели замкнулись или произошёл их перегиб. Такие повреждённые ткани необходимо заменить нормально работающими.

Появление чёрного

экрана

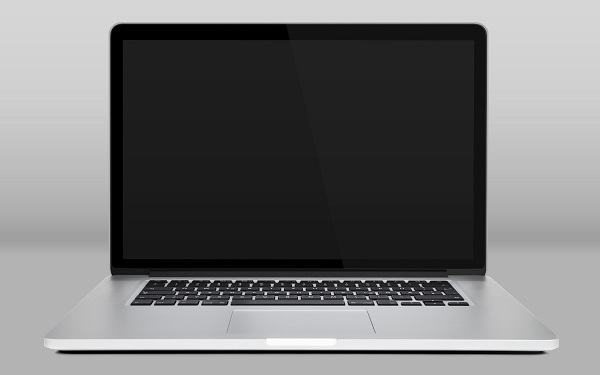

Появление чёрного экрана без изображения

Если при нажатии кнопки, включающей ноутбук, экран остаётся абсолютно чёрным, будто выключенным, то весьма вероятно, что сломалась матрица или повреждён какой-либо сопряжённый с ней элемент (ламповая подсветка, инвертор, шлейф, дешифратор и т. д.). Но и это – лишь одна из многочисленных причин. Про все возможные варианты полного отсутствия изображения, их диагностику и исправление следует рассказать отдельно. Здесь лишь перечислены основные факторы, вызывающие данную неисправность: отсутствие или повреждение драйверов, несовместимость программного обеспечения, неправильная работа операционной системы, сбои аккумулятора, поломки видеочипов и мостов, повреждения жёсткого диска, оперативной памяти, BIOS (батарейки и прошивки), материнской платы, кнопки питания, каретки крышки, изображение на внешнем мониторе, подключение внешних устройств и пр. Кроме того, причиной может быть заводской брак, выработанный ресурс какой-либо детали, короткое замыкание, пролитая жидкость, скачок напряжения, вредоносный код, неумелая настройка и ещё немало иных причин.

Полосы на

экране

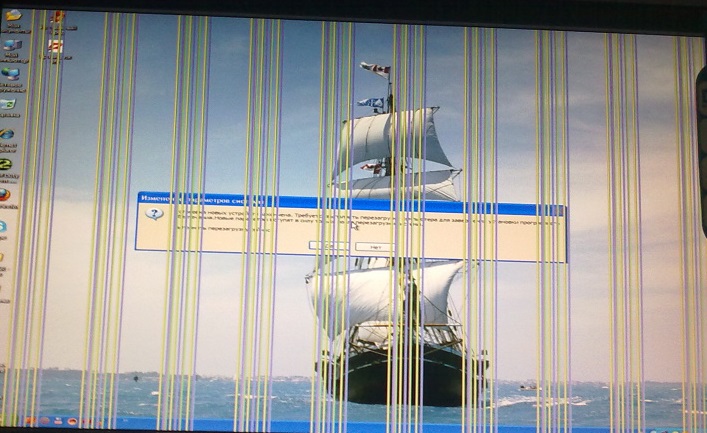

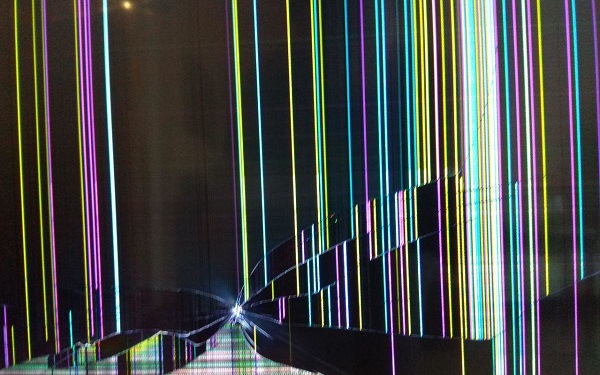

Появление полос на экране

При появлении в любой из частей экрана одной или нескольких полос любого цвета, размера и направления готовьтесь заменить матрицу. Такой исход характерен в 50 % случаев. Вероятность поломки видеочипа при появлении полос равна 20–30 %, и стоят его ремонт или замена примерно как аналогичные работы для матрицы. Шлейф при наличии полос нужно менять с вероятностью около 20 %, ремонтировать материнскую плату – значительно реже.

Определение поломки матрицы дома можно осуществить лишь одним способом – подключением ноута к телевизору или ещё какому-нибудь из внешних мониторов. Если на экране есть полосы, то поломке подверглись видеочип, материнская плата или один из мостов. Если же полос нет – повреждены шлейф или матрица.

Как правило, верхняя часть матрицы содержит встроенную, сложно устроенную электронику, устройство которой обычному пользователю знать не требуется. Важно лишь то, что с течением времени она деградирует. Чтобы оценить степень деградации, найдите в этой части матрицы полосу, на которую можно слегка надавить при помощи пальцев. Также вы можете сжать полосу с обеих сторон. Если в процессе такого воздействия полоса исчезает или меняет цвет, то смена матрицы вскоре станет необходимой в 99 % случаев. А её починка, как правило, будет стоить больше, чем замена. В некоторых случаях тот же эффект, что и при сжатии, возможен при лёгком постукивании. Иногда к исчезновению полос ведут эксплуатация и сопутствующий нагрев.

Выше описаны лишь некоторые из многих десятков признаков выхода из строя матриц и влияющих на её работу структур.

Влияния на работу матрицы, отключающие или искажающие изображение

Правильная работа и корректное изображение, равно как и неполадки, мешающие исполнению данных функций матрицы, зависят от такого множества факторов, что порой даже специалисту трудно разобраться в проблеме. Но с помощью последовательной диагностики причины поломок всегда находятся.

Далее следует описание основных элементов ноутбука и степени их влияния на передачу изображения.

Другие компоненты ноутбука также способны оказывать влияние на изображение. Речь идёт о модуле Wi-Fi, термопласте, цепях питания, сетевом напряжении, блоке питания, материнской плате с её компонентами и пр.

Как подобрать аналогичную матрицу

Теперь надо рассказать про то, как подбирают аналогичные или совместимые матрицы. Если вы не разбираетесь в данном вопросе, но желаете в нём разобраться, информация в этом разделе – для вас.

Нет более надёжного варианта подобрать матрицу, чем проверенный временем разбор крышки ноута. После того как крышка разобрана, у вас появляется доступ к серийному номеру, которым обозначена деталь (т. н. Part Number). Вы наверняка подумали: «Почему всё так сложно? Разве марка и модель ноута не указывают на то, какой должна быть матрица?» Увы, всё гораздо сложнее, чем кажется на первый взгляд.

Почему матрицы одной модели могут различаться

Представьте, что вы работаете на предприятии по производству ноутов и отвечаете за их сборку. Руководство заказало вам собрать тысячу этих устройств. Вы делаете заказ всех необходимых деталей, маркируя каждую матрицу как M-1. Когда завершается сборка, собранные ноуты остаются на складе и уже оттуда поступают в точки, где происходит их розничная продажа. При наличии высокого спроса на данную модель руководитель предприятия может решить, что следует выпустить дополнительные партии. В этом случае вам придётся сделать повторный заказ поставщикам комплектующих деталей. А дальше есть несколько вариантов смены маркировки матрицы:

• Поставщиком внесён ряд изменений в ПО в модуле матрицы. После вашего сообщения об этом рабочие собирают изменённые матрицы уже с другой маркировкой (например, M-2).
• В результате пользования матрицами из предыдущей партии розничными покупателями выявлен недостаток – часто ломающаяся крышка, и руководитель решил осуществить доработку данной детали, чтобы избежать таких ситуаций в будущем. Крышку в новых матрицах всего лишь слегка изменили, но теперь у неё уже новая маркировка – M-3.
• В процессе выпуска дополнительной партии ноутбуков вам по той или иной причине пришлось сменить поставщика. Он производит матрицы несколько иной конструкции, чем прежний. В связи с этим руководство вашего предприятия приняло решение изменить внутреннюю схему крепления матриц, вследствие чего их маркировка сменилась на M-4.
• Это всего лишь несколько примеров. Существует и множество других вариантов, когда при неизменных марке и модели ноута модельные номера меняют матрицы и крышки. И происходит такое достаточно часто.

А теперь вообразите, что вы – конечный пользователь, купивший ноут с матрицей M-1, выпущенный первый партией. Другие партии имеют уже изменённые матрицу, крышку или программное обеспечение, от M-2 до M-4. С какой вероятностью вы сможете заказать полный аналог первой партии, руководствуясь лишь маркой и моделью ноута? Матрицы из любой другой партии будут уже несовместимы с вашим ноутбуком.

Случаи, подобные описанным, отнюдь не редки, поэтому следует иметь их в виду. Выходит, что по марке и модели ноутбука совместимую матрицу можно подобрать далеко не всегда.

А теперь представьте, что произошла окончательная поломка матрицы и требуется её замена полным оригиналом или полностью совместимым аналогом. Оригинальный вариант найти можно, однако в целом ряде случаев поиск сопровождается большой головной болью. Зачастую оригинал либо очень дорого стоит, либо требует длительного ожидания доставки. А иногда – то и другое сразу. Это является серьёзной проблемой, особенно когда починить ноут требуется немедленно. В результате большая часть пользователей в такой ситуации приобретают более дешёвые аналоги, поскольку между ними и оригиналом разница давно отсутствует.

Что самое важное, когда вы подбираете матрицу?

Если необходим подбор матрицы, есть критерии, которые должны стать для вас самыми главными. Речь идёт о значимых характеристиках, которые следует учитывать и подвергать сверке при малейшем сомнении:

• Логотип.Логотип фирмы-изготовителя, именуемый брендом, очень важен. У некоторых производителей матриц продукция чрезвычайно низкого качества. Не станем их называть – возможно, у них всё ещё впереди. Но пока следует предпочитать проверенные бренды с известными на весь мир именами.
• Размеры и толщину нужно подбирать в строгом соответствии с параметрами ноутбука. Стороны матрицы должны соотноситься между собой строго определённым образом. Если размер отличается хоть на десятую долю дюйма, возможны поломки крепления, корпуса и самой матрицы. Для некоторых пользователей 17 дюймов – то же самое, что 17,1 дюйма, однако разница существует.
• Разрешение. Если вам захотелось большего разрешения матрицы, что вполне осуществимо, непременно расспросите специалиста об особенностях её взаимодействия с вашим ноутбуком и стабильности работы на нём. Если нет возможности проконсультироваться, лучше взять матрицу, имеющую разрешение, аналогичное прежней.
• Значения яркости и контрастности, а также число цветов, имеют огромную важность. Специалисты рекомендуют обращать внимание на каждый из этих параметров. К примеру, одна матрица может иметь 400 единиц яркости, а другая, схожая с ней по любому из остальных показателей, – 1000 единиц. Аналогичным образом различаются контрастность и цветовая гамма.
• Подсветка. Подсветки бывают разными – например, светодиодными или 1-, 2-, 3-ламповыми. У некоторых матриц вовсе нет ни ламп, ни светодиодов.
• Максимум внимания должно уделяться интерфейсу подключения. Именно с ним связана существенная часть ошибок при подборе матрицы. Важна совместимость разъёмов и распиновок. В противном случае матрица будет подобрана не на ноутбук, а на какой-нибудь промышленный компьютер.
• Многое зависит от типа матрицы. Если возможности выбора ограничиваются VA, TN и IPS, лучше предпочесть IPS из-за глубины цветов и широкого обзорного угла. Лишь в случае, если вы пользуетесь игровым ноутом, лучше выбирать другие модели, поскольку недостаток технологии IPS – небольшое увеличение времени отклика.
• По типу покрытия различают матовые и глянцевые матрицы. Глянец отличается лучшей передачей цвета, при освещении образует блики. Если вам приходится часто использовать ноутбук в освещённом помещении или под открытым небом, предпочтительнее выбор матовой поверхности.
• Расположение креплений и разъемов. Так называемые уши, которыми скрепляются друг с другом матрица и корпус, могут быть размещены где угодно, как и разъёмы. Любая ошибка в этом случае обернётся долгим поиском запчастей и переходника / удлинителя.

Вот, в общем-то, и всё. Что касается остальных характеристик, таких как частота кадров, размеры рамочного контура и рабочая температура, они к совместимости не относятся.

Выбор инструментов

Каждый мастер пользуется своим инструментарием для удобной работы. В качестве стандартного комплекта характерно использование:

• антистатических перчаток, браслетов, в особых случаях – ковриков;
• отверточного набора;
• зацепов, медиаторов, пластиковых карт, медицинских или пластиковых шпателей и лопаток, спуджеров;
• кисточек, воздушных груш;
• пинцетов.

В случае клееных крышки и защитного стекла необходимо дополнительное использование следующих обиходных предметов:

• фена;
• струн;
• двусторонней самоклеящейся ленты/ скотча;
• очистителя жира;
• тряпок.

Иногда, если того требует ремонт, целесообразно использование дополнительных инструментов:

• паяльников и паяльных станций;
• программаторов;
• съемников;
• мультиметров и другого измерительного оборудования;
• скальпеля и ножниц;
• миĸpocĸoпа;
• мини-дрелей.

В особых случаях не обойтись без синей изоленты, молотка, красной тряпки и бубна (юмор).

Следует ли менять матрицу самостоятельно

Часто пользователи звонят и интересуются, можно ли самостоятельно сделать подбор и замену матрицы. Теоретически – вполне возможно, однако на практике успешный ремонт осуществляется далеко не всегда. Отнюдь не все знакомы с устройством ноутбука и методами его починки настолько, чтобы совершить это достаточно сложное действие. Если вы чувствуете уверенность в своих силах – можно попробовать, но нельзя забывать, что скупой всегда переплачивает.

Как показывает практический опыт, самостоятельные попытки разобрать ноутбук с целью отремонтировать его или заменить в нём детали у 50–70 % пользователей заканчиваются поломками. Хорошо, если происшествия ограничиваются отрывом одного крепления, практически ни на что не влияющего. Но более чем в 50 % случаев неудачного ремонта повреждения бывают гораздо более серьёзными, вроде новой матрицы, которая спалилась при коротком замыкании, или выхода из строя других деталей, иногда самым невероятным способом. Эта статистика приводится здесь не с целью запугать вас, а лишь для того, чтобы вы могли реально оценить свои возможности и принять правильное решение, стоит менять матрицу своими руками или лучше довериться специалистам.

Как сделать замену матрицы?

Объясняя принцип и последовательность операций по замене матрицы, невозможно изложить универсальное руководство, пригодное для каждого ноутбука. Практически у каждой модели ноута есть свои особенности, о которых не следует забывать, делая разбор и замену. Однако общая схема всё-таки существует.

Итак, последовательность следующая:

1. Определяется и покупается конкретная модель матрицы. О том, как осуществить подбор, написано выше.
2. Ноут обесточивается путём отсоединения кабеля питания и аккумулятора. После этого рекомендуется, чтобы кнопка включения оставалась нажатой около 30 секунд.
3. Перед тем как разобрать корпус, следует ознакомиться с его схемой и прочитать главу пользовательской инструкции, где описана разборка ноута. Иначе одним неловким движением можно нанести царапину, вызвать трещину, порвать шлейф, оторвать разъём, петлю и т. д. Это может нарушить не только эстетику, но и функциональность устройства, что вызовет дополнительные финансовые траты.
4. Способы открепить матрицу различаются в зависимости от механизма её прикрепления. Крепление может быть винтовым, клеевым и цельным. В первом случае используется отвёртка, во втором – фен или растворители, чтобы дезактивировать клей. В случае цельного (неразборного) крепления производится замена крышки и матрицы в сборе.
5. Отсоединение шлейфов и кабелей осуществляется очень аккуратно. Не следует куда-либо давить или чем-либо скрести. Резкие движения нежелательны, руки должны двигаться плавно. Если вы нервничаете – лучше прерваться и воспользоваться компетентными советами. Защёлка шлейфа – хрупкая деталь, и при любом грубом обращении она ломается.
6. Подсоединение новой матрицы следует осуществлять не менее бережно. Сборку всей крышки нужно отложить на потом. Достаточно подключения кабеля питания и включения ноутбука. Появление картинки свидетельствует об успехе.
7. Прежде чем окончательно собрать ноутбук, нужно проверить, насколько корректно работает новая матрица. Тестирование можно сделать с помощью любой вменяемой программы – поисковика, теста монитора в онлайн-режиме и пр. Если отсутствуют битые пиксели и любые другие дефекты изображений, то всё в порядке.
8. После того как новая матрица протестирована, ноутбук собирается в порядке, обратном разборке. Если верхняя часть крышки имеет встроенную видеокамеру и/или Wi-Fi, проверьте их перед началом сборки.

Едва ли не каждая модель (платформа, серия) имеет в своём устройстве те или иные отличия от общей схемы. Однако последовательность действий, описанная выше, универсальна, и её можно с уверенностью использовать. Если подобрана подходящая матрица, всё остальное вполне осуществимо.

FAQ

Во время поломки, а также в процессе выбора, монтажа и последующей работы с ноутбуком у пользователя обычно возникает множество вопросов. Ниже даны ответы на наиболее распространённые из них.

Я часто слышу про прошивку матрицы. Для чего и каким образом их перепрошивать?

Каждая матрица снабжена небольшим модулем (чипом) памяти. Этот чип содержит базовую информацию о наборе параметров и свойств матрицы: о производителе, дате выпуска, поддерживаемых разрешениях, цветах и многом другом. При включении ноутбука система считывает с чипа необходимую для её функционирования информацию. При отсутствии такой информации или её несоответствии рабочим требованиям в функционировании экрана возникают перебои, а то и вовсе пропадает изображение.

Даже подбор совместимой в мельчайших деталях матрицы не даст уверенности ни в присутствии прошивки, ни в её соответствии требованиям системы. Это возможно приблизительно один раз на сотню случаев. Что же в данной ситуации следует предпринять? Остаётся лишь один вариант – загрузка нужной прошивки для новой матрицы. Находящийся в прежней матрице чип снимают (выпаивают) и вставляют внутрь программатора, который производит считывание всех данных и сохранение их в файле.

После этого чип, впаянный в новую матрицу, тоже выпаивают и размещают в программаторе, чтобы загрузить на него прошивку, используя сохранённый файл. После обратного впаивания нового чипа завершается перенос прошивки, необходимый для замены матрицы. Существует несколько других способов перенести прошивку, но принцип их действия тот же самый.

После смены матрицы не работает регуляция яркости, что делать?

Бывает, что новая матрица не поддерживает регулирование яркости или поддерживает лишь два его режима – максимальный и минимальный. Такое происходит нечасто, и виновато в этом может быть отсутствие прошивки. Если же прошивка перенесена правильно – возможно, не работают драйверы или вы просто не умеете осуществлять регулировку яркости. Обновите драйверы и/или воспользуйтесь инструкцией, описывающей процесс регулировки.

Почему невозможен ремонт матрицы?

Это заблуждение – ремонт всегда возможен. Однако он не всегда целесообразен, поскольку может обойтись недёшево. Матрица является «многослойным пирогом» из чрезвычайно сложных схем и мелких деталей. Они собираются роботами, так как некоторые этапы производственного процесса не могут осуществляться человеком. Не всегда имеются необходимые инструменты, нужные материалы, подходящие чистые помещения и т. п. Поэтому часто проще и дешевле заменить матрицу.

Например, в случае треснувшей кристаллической панели её невозможно приобрести отдельно, как запасную часть. Мастеру приходится искать бывшую в употреблении донорскую матрицу минимум за 50 долларов. Примерно во столько же обойдётся ремонт. Это приблизительно равно средней стоимости новой матрицы, имеющей гарантию. Вот и выходит, что ремонт оправдан лишь при отсутствии в продаже подходящих новых матриц или при высокой стоимости последних.

Чем протирают (чистят) экраны? Надо ли это делать вообще?

Делать это необходимо по мере того, как экран загрязняется. Выбор чистящих средств вы можете сделать сами. Также можно купить подходящий очиститель или салфетки в любом компьютерном магазине. Важно обойтись без подручных средств на основе спирта или других агрессивных веществ.

Если пользователь не чистит ноутбук месяцы и годы, то все следы кашля, чихания, грязи, пыли, жира и т. п. остаются на нём. Даже если это не беспокоит владельца ноута, ему следует представить себя на месте мастера, вынужденного брать устройство в руки. Проявите уважение к себе и другим – соблюдайте чистоту!

Необходимо ли сохранять защитную плёнку экрана?

В большинстве случаев этого не требуется. Более того, под плёнкой часто происходит образование пузырей, что существенно уменьшает видимость изображения на экране. С таким же успехом можно оставлять наклейку на купленных в магазине очках. Защита в виде плёнки нужна лишь при наличии определённой угрозы (агрессивной среды, тыкающих в экран пальцев или маленьких детей, которые могут повредить экран). В других ситуациях в ней нет необходимости. Не путайте защитные плёнки с матовыми, антибликовыми.

Надо ли покупать бывшую в употреблении матрицу?

Однозначный ответ дать трудно. Для экономии вполне можно купить матрицу б/у, но при этом остаётся риск получить проблемный товар. Допустим, вы пришли покупать бывшую в употреблении матрицу по объявлению, проверили за короткое время её функциональность и даже протестировали. Однако уже у вас дома матрица вдруг прекратила работу из-за нагрева. Либо у неё нет прошивки, соответствующей вашему ноутбуку. После того как вы протестировали матрицу у продавца, вернуть назад свои деньги вы вряд ли сможете. Именно поэтому бывшие в употреблении матрицы должны приобретаться лишь в крайних случаях.

Является ли матрица наиболее уязвимой частью ноута?

Некоторые, откровенно говоря, дилетанты утверждают, что так оно и есть. На самом деле это мнение абсолютно ошибочно. Уязвимость как таковую трудно вообще связать с ноутбуками. Даже если речь идёт о частоте выхода из строя той или иной комплектующей детали, матрица отнюдь не бьёт рекорды. Из-за неразрывной связи уязвимости и живучести самыми уязвимыми считаются наиболее часто ломающиеся детали. И матрица – отнюдь не в их числе.

Как происходит восстановление битых пикселей

В некоторых ситуациях возможно восстановление битых пикселей с помощью двух способов.

Для первого способа необходима ватная палочка, которой делается «массаж» пикселя посредством мягких движений.

Вторым способом является использование специализированного программного обеспечения, восстанавливающего битые пиксели. Его легко найти по соответствующему запросу в поисковой системе. Суть любой подобной программы – быстрая смена цвета, создающая в области экрана, где находится битый пиксель, повышение давления / напряжения. В ряде случаев пиксель восстанавливается абсолютно.

Возможно ли восстановление матрицы, где есть битые пиксели?

Есть международная классификация качества, основанная на стандарте ISO13406-2. Речь идёт о четырёх классах с разным допустимым количеством битых пикселей на 1 млн пикселей. Классификация следующая:

• первый (высший) класс – можно с полным правом требовать замену, даже если есть один битый пиксель;
• во втором, стандартном классе допустимая норма – 2–5 битых;
• в третьем, бюджетном классе эта величина составляет 5–50;
• в четвёртом, низшем классе – 50–500.

Требуется установить, к какому классу в соответствии с данным стандартом принадлежат ваши матрица и монитор. Это даст вам понять, вправе ли вы как покупатель потребовать замены матрицы вашего ноутбука на законных основаниях.

Ошибки новичков во время замены матрицы

Об этом можно было бы написать целый роман, подробно указав, какие причины ведут к возникновению ошибок. Однако постараемся вкратце описать хотя бы фундаментальные ошибки. Главной среди них является неполное понимание устройства и функционирования ноута. Всё остальное, по сути, является следствием. Наиболее частые ошибки связаны с подбором матрицы, в результате чего владельцу ноута приходится покупать другую, продав дёшево прежде купленную. Также ошибки возникают во время разборки и сборки корпуса, что приводит к сгоранию чипов, ломке комплектующих, «лишним» деталям при неправильной сборке и пр. Поэтому приходится «семь раз отмерить, чтобы один – отрезать».

Эту страницу никто не комментировал. Будьте первым!
